برنامه ‌تحت ‌اکسل ‌طراحی دیوار حایل طره ای

طراحی استاتیکی و لرزه‌ ای دیوار حائل طره ای (خاک دانه‌ ای همگن)

شناسه: 2433 برند: مهندسی با اکسل گروه: سازه نگهبان

6,560,000 تومان

این برنامه‌ سریع‌ترین ، آسان‌ترین و بهینه‌ترین طراحی دیوارهای حائل طره‌ای را براساس آخرین ویرایش استانداردها و مباحث مقررات ملی ساختمان ارائه می‌دهد.

  • براساس آخرین ویرایش‌ مبحث هفتم مقررات ملی ساختمان (ویرایش 1400)
  • براساس آخرین ویرایش‌ مبحث نهم مقررات ملی ساختمان (ویرایش 1399)
  • براساس استاندارد 2800 (ویرایش چهارم) -ارسال رایگان آپدیت ویرایش پنجم
  • براساس آخرین ویرایش مبحث ششم مقررات ملی ساختمان (ویرایش 1398)
  • امکان طراحی دیوارهای T و L شکل
  • امکان مدل سازی کلید برشی در موقعیت دلخواه در زیر فونداسیون
  • ارائه دفترچه محاسبات
  • کنترل لغزش ، واژگونی و ظرفیت باربری نهایی خاک
  • کنترل گسیختگی کلی (لغزش عمیق) به روش بیشاب اصلاح شده
  • محاسبه خودکار ظرفیت باربری نهایی خاک در صورت عدم دسترسی به نتایج آزمایشگاه
  • درج روابط و فرمول های مهم در دفترچه محاسبات (جنبه آموزشی هم دارد)
  • ارائه نکات و راهنمای انتخاب پارامترهای طراحی در صورت عدم دسترسی به نتایج آزمایشگاه
  • اعمال فشار لرزه ای خاک ، بار گسترده و آب
  • امکان مشخص کردن تراز آب جلوی دیوار برای اعمال تاثیرات مربوطه در محاسبات
  • امکان اعمال بار نواری (دیوار بنایی محوطه و موارد مشابه) روی دیوار حایل

وضعیت: در حال فروش


6,560,000 تومان

دیوار حایل طره ای، از دیوار و شالوده بتن مسلح تشکیل شده که شکل هندسی مقطع آن شبیه به T وارونه است. مقطع دیوار و شالوده برای مقابله با نیروی برشی و لنگر خمشی ناشی از بارها و فشارهای خارجی، با استفاده از میلگرد مسلح می‌گردد.

عرض شالوده طوری انتخاب می‌شود که از واژگونی و لغزش دیوار جلوگیری به عمل آمده و تنش تماسی خاك در زیر آن از مقدار مجاز کم‌تر باشد.

همچنین تراز زیر شالوده باید پایین‌تر از عمق یخبندان باشد. در مقایسه با سایر دیوارهای غیر وزنی، دیوار حایل طره‌ای از همه ساده‌تر و معمول‌تر است.

این نوع دیوار در ساخت راه‌آهن، بزرگراه‌ها، پل‌ها، کانال‌ها، دیوارهای زیرزمین ساختمان‌ها، دیوارهای مخازن زیرزمینی ، استخرهای شنا و ... استفاده می‌شود.

 دیوارهای حائل طره‌ای عموما تا ارتفاع 6 متر اقتصادی هستند.

  •  این برنامه‌ سریع‌ترین، آسان‌ترین و بهینه‌ترین طراحی دیوارهای حائل طره‌ای را ارائه می‌دهد.
  • کلید برشی را می‌توان در موقعیت دلخواه زیر فونداسیون مدل‌سازی کرد.
  • طراحی مطابق با آخرین استانداردها و مباحث مقررات ملی ساختمان انجام شده است.

برای آشنایی با عملکرد و قابلیت‌های برنامه ویدیویی معرفی محصول را مشاهده فرمائید (روی آیکن مثلث قسمت بالای صفحه کلیک نمایید)

 دریافت نمونه دفترچه محاسبات برنامه ( کلیک کنید)

نمایی از محیط برنامه

طراحی دیوار حایل طره ای

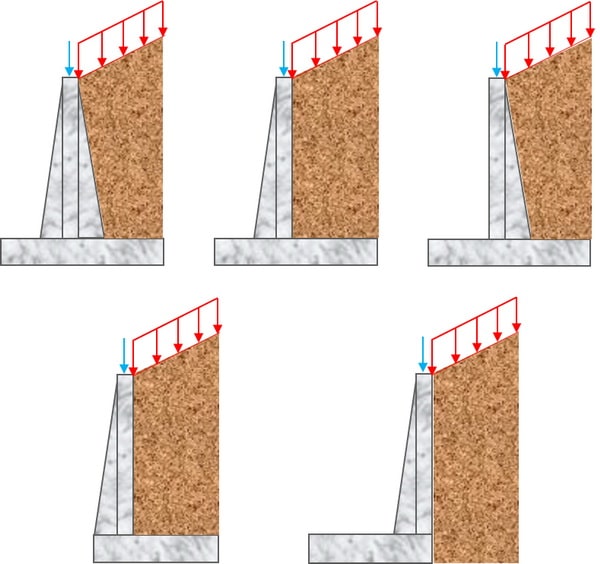

انواع مختلف دیوار حایل قابل طراحی با برنامه (با و بدون کلید برشی ، سربار ، بار متمرکز ، شیب خاکریز)

طراحی دیوار حایل طره ای

اصطلاحات مختلف مرتبط با دیوار حائل

دیوار حائل طره‌ای استاندارد ترکیبی از اجزای زیر است:

  • تیغه: بازوی عمودی است که مقاومت افقی در برابر نیروی واژگونی خاک را فراهم می‌کند
  • فونداسیون: پی افقی است که معمولا به دو قسمت پنجه و پاشنه تقسیم می‌شود
  • کلید برشی: کلید اساسا یک عنصر عمودی کوچک است که در زیر پی ساخته می‌شود تا مقاومت لغزشی را افزایش دهد

این اجزا در تصویر زیر نشان داده شده است:

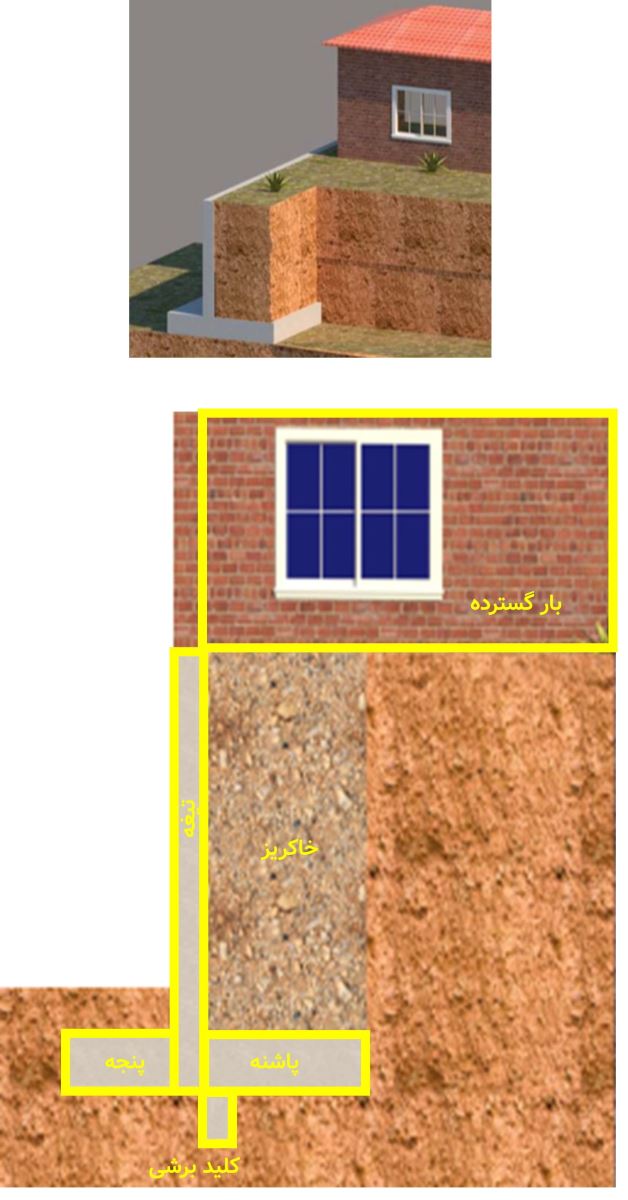

 اصطلاحات مختلف مرتبط با دیوار حائل

رفتار دیوار حایل طره ای

1- بارهای وارد بر دیوار

 بارهای وارد بر دیوار حایل

2- تغییر شکل دیوار

تغییر شکل دیوار حایل طره ای

3- موقعیت آرماتورها

موقعیت آرماتورها در دیوار حایل طره ای

حالت‌های مختلف شکست

دیوار حائل بتن مسلح ممکن است به دو روش مختلف دچار شکست شود:

1. شکست در پایداری

کل دیوار ممکن است در اثر فشار زمین جابجا شود بدون اینکه از داخل فرو بریزد. این شکست می‌تواند به صورت‌های زیر باشد:

  • لغزش
  • واژگونی
  • گسیختگی خاک زیر پی / نشست (ظرفیت باربری  خاک زیر فونداسیون)
  • پایداری کلی (لغزش عمیق)

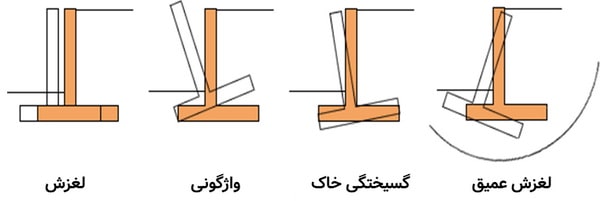

  خرابی های ناشی از پایداری

  خرابی های ناشی از پایداری دیوار حایل طره ای

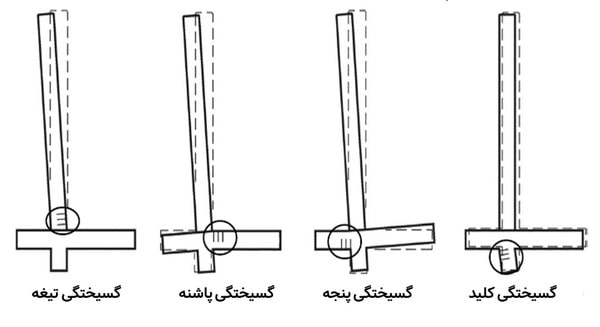

۲. شکست بدنه

بخش‌های سازه‌ای دیوار (تیغه، پنجه، پاشنه) ممکن است به اندازه کافی قوی نباشند تا در برابر نیروهای وارده مقاومت کنند.

 دیوار حایل طره ایشکست بدنه

نسخه رایگان آزمایشی ندارد
نیاز به کد فعال سازی دارد
ماکرو دارد
حجم فایل 14/8 مگابایت
نسخه تک کاربره(قابل استفاده در یک ویندوز)
تعداد ارسال کد فعال سازی دو بار
کیفیت و کارایی
پشتیبانی
ارزش خرید
