محاسبه طول و وزن آرماتور دورپیچ (اسپیرال)

برنامه تحت اکسل محاسبه طول آرماتور دورپیچ ستون و شمع بتنی

شناسه: 1388 برند: مهندسی با اکسل گروه: دفتر فنی

356,000 تومان

این برنامه طول و وزن آرماتور دورپیچ را بصورت خودکار محاسبه می‌کند. دورپیچ‌ها آرماتورهایی هستند که مانند فنر دور آرماتورهای طولی ستون پیچیده می‌شوند که به آنها اسپیرال هم گفته می‌شود.

  • اعمال طول همپوشانی آرماتورها
  • اعمال طول مهاری طبق مبحث نهم مقررات ملی ساختمان

وضعیت: در حال فروش


ستون (شمع) با مقطع دایره‌ای

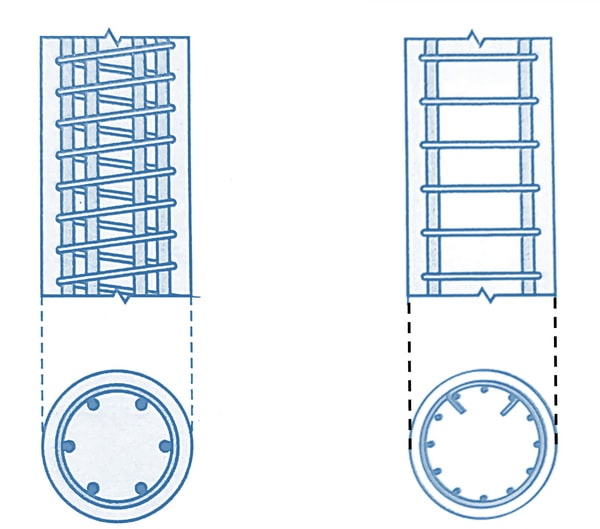

آرماتورهای طولی ستون‌ها معمولا به صورت متقارن و در تمام وجوه مقطع توزیع می‌گردد تا علاوه بر سهولت اجرا ، مقاومت خمشی مورد نیاز تحت لنگر خمشی در هر راستا تامین شود, آرماتورگذاری عرضی ستون نیز با توجه به ضرورت طراحی به دو صورت تنگ بسته (مدور) و دورپیچ (اسپیرال) در نظر گرفته می‌شود, در شکل زیر آرماتورگذاری  ستون با تنگ بسته و دورپیچ نمایش داده شده است,

ستون (شمع) با مقطع دایره‌ای

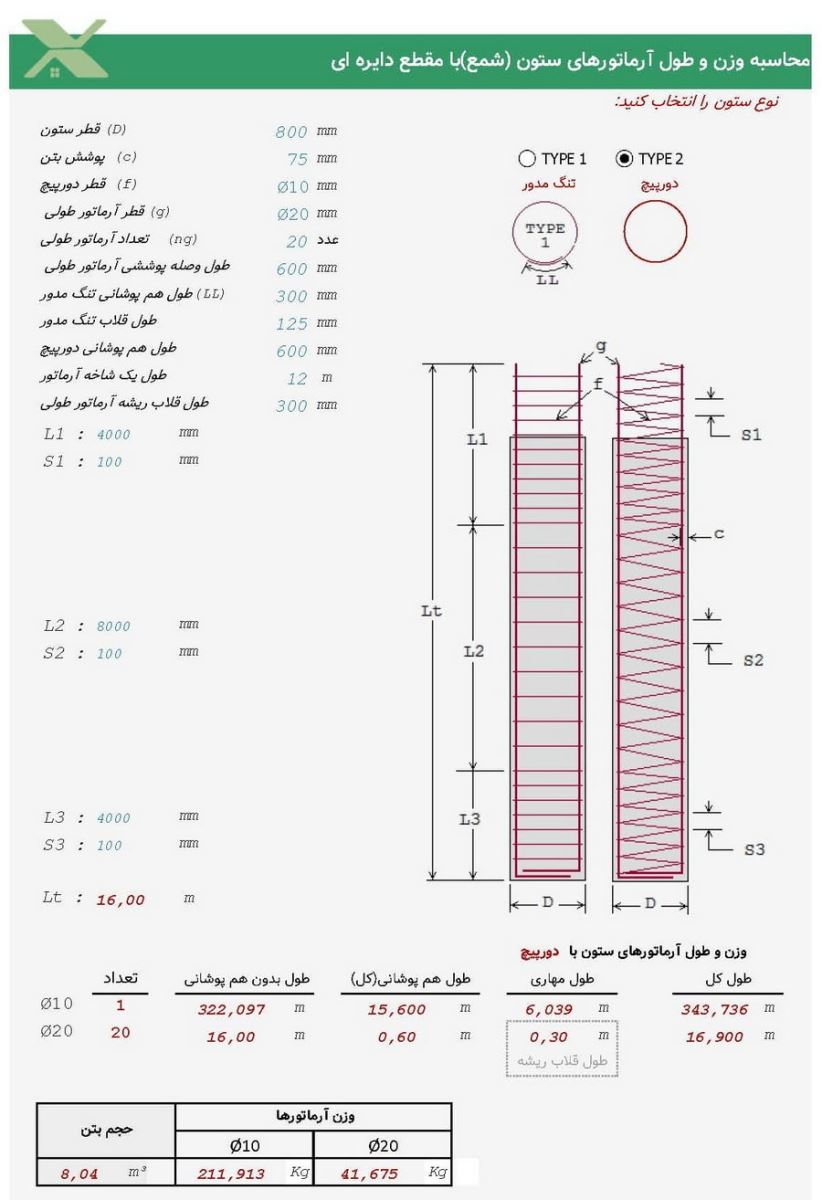

نمایی از محیط برنامه

محاسبه طول و وزن میلگرد اسپیرال شمع بتنی

مهار دور پیچ‌ها

بند 9-21-6-3-6 مبحث نهم مقررات ملی ساختمان:
مهار دورپیچ‌ها در هر دو انتها با پیچاندن یک و نیم دور اضافی دور پیچ تامین می شود.

طول  وصله پوششی دورپیچ

بند 9-21-6-3-4 مبحث نهم مقررات ملی ساختمان:

 طول وصله پوششی دورپیچ براساس جدول زیر تعیین می‌شود, این طول در هر صورت نباید کم‌تر از 300 میلیمتر در نظر گرفته شود, در صورت نیاز به قلاب ، انتهای قلاب باید در هسته محصور شده توسط دورپیچ مهار شود,

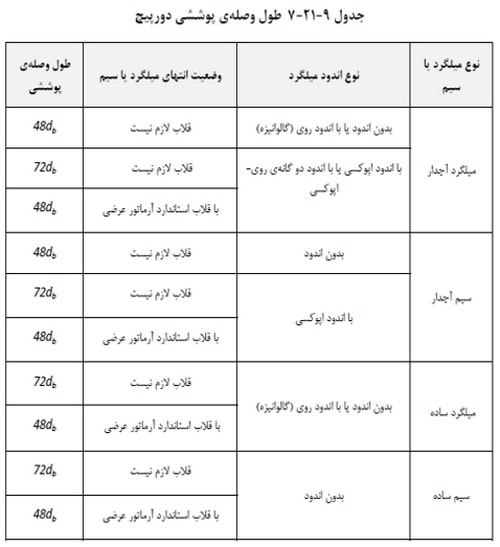

طول وصله پوششی آرماتور اسپیرال

 تنگ‌های مدور

بند 9-21-6-2-5 مبحث نهم مقررات ملی ساختمان:

 در مواردی که میلگردهای طولی دارای آرایش دایروی هستند ، می‌توان از تنگ‌های مدور استفاده نمود, مهار تنگ های دایروی باید شرایط زیر را تامین کند,

 الف - در انتهای هر تنگ ، میلگردها باید حداقل 150 میلیمتر هم‌پوشانی داشته باشند,
ب - انتهای تنگ‌ باید به یک قلاب استاندارد که میلگردهای طولی را در بر می‌گیرد ، ختم شود,
ج - هم‌پوشانی تنگ های متوالی بر روی آرماتورهای طولی پیرامونی نباید بر روی یکدیگر واقع شده و باید در وجوه مقابل مقطع باشند,

مهار تنگ های دایروی

ضوابط قلاب استاندارد

 یکی از روش‌های مهار میلگردها استفاده از قلاب می‌باشد, برای اینکه نیروی کششی قلاب بتواند به نحو صحیحی به بتن اطراف منتقل شود ، قلاب‌ها باید ضوابط مشخصی را به لحاظ هندسی مطابق آئین نامه رعایت نماید, در صورتی که این ضوابط رعایت شده باشد ، قلاب به عنوان قلاب استاندارد در نظر گرفته می‌شود,

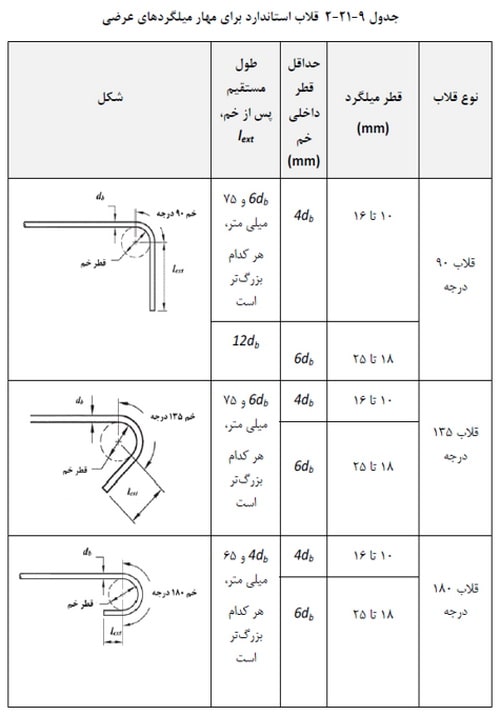

 ضوابط قلاب استاندارد

در حالت کلی برای محاسبه طول مناسب قلاب جهت ایجاد گیرایی کافی ، کافی است سه پارامتر فوق با هم جمع گردند و حداقل‌های آئین نامه برای این پارامترها را نیز برآورده سازند,

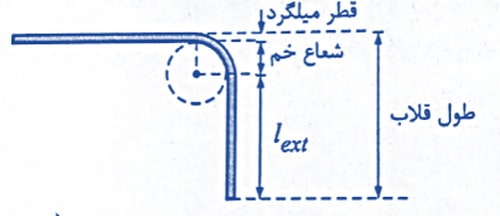

طول مناسب قلاب جهت ایجاد مهار آرماتور

نسخه رایگان آزمایشی ندارد
نیاز به کد فعال سازی دارد
ماکرو دارد
حجم فایل 7/9 مگابایت
نسخه تک کاربره(قابل استفاده در یک ویندوز)
تعداد ارسال کد فعال سازی دو بار
کیفیت و کارایی
پشتیبانی
ارزش خرید
