🚀 یک پکیج کامل و آماده برای اجرای فنسکشی محوطه! این مجموعه شامل نقشههای دقیق اتوکد (پلان، پروفیل طولی/عرضی و دیتیلها) به همراه یک دفترچه روش اجرای گامبهگام (Word) است که تمام مراحل را از صفر تا صد پوشش میدهد.
📋 مراحل اجرایی: ۱. پیادهنمودن خط فنسکشی | ۲. پیکنی شناژ و پایهها | ۳. تسطیح جاده دسترسی | ۴. لولهگذاری در آبروها | ۵. بتن مگر | ۶. آرماتوربندی و قالببندی | ۷. بتنریزی | ۸. نصب پروفیلهای فولادی | ۹. ضدزنگ و رنگآمیزی | ۱۰. فنسکشی و سیمخاردار
📑 آنچه در این صفحه میخوانید
#1🔧 مشخصات فنی کلیدی در مستندات
🏗️ مشخصات اجرایی و سازهای
⛏️
پیکنی
شناژ: ۸۰×۳۵ سانتیمتر
پایه فنس: عرض ۶۰، عمق ۶۵ سانتیمتر
از تراز سطح زمین طبیعی
🧱
بتنریزی
بتن مگر: ضخامت ۵ سانتیمتر، رده C10
بتن اصلی: رده C20
سطح پرداخت U1 (نمای شمشه ماله)
🔩
آرماتوربندی
آرماتور طولی: شماره ۱۴
آرماتور خاموت: شماره ۸
فواصل ۲۵ سانتیمتر
⚙️
پلیتها
ابعاد: ۲۵×۲۵ سانتیمتر
ساپورت جوشی: نمره ۱۴
فاصله ۱.۵ متر از یکدیگر
🔩 مشخصات سازه فلزی و فنسکشی
📐
پروفیلهای فولادی
قوطی: ۱۰۰×۱۰۰
سپری: شماره ۶۰
نبشی: شماره ۶۰
جوش سرتاسری به پلیتها
🕸️
توری پرسی
نمره: ۴
چشمه: ۳۶×۳۶ میلیمتر
نصب در ۳ ردیف
🔗
سیمخاردار
تعداد ردیف: ۴ ردیف
فاصله: ۱۵ سانتیمتر
نصب با مفتول گالوانیزه نمره ۳
🛣️
روش اجرا در محل نیوجرسی
قالببندی و بتنریزی تا ارتفاع نیوجرسی
نصب پلیت ۲۵×۲۵
ارتفاع نهایی ۲ متر از سطح نیوجرسی
✨ خلاصه مشخصات فنی کلیدی این پکیج:
- ابعاد دقیق پیکنی (شناژ ۸۰×۳۵ و پایه ۶۰×۶۵ سانتیمتر)
- رده بتن (مگر C10 و اصلی C20 با سطح پرداخت U1)
- آرماتوربندی (شماره ۱۴ طولی و شماره ۸ خاموت با فواصل ۲۵ سانتیمتر)
- پلیتها (۲۵×۲۵ با ساپورت ۱۴ و فاصله ۱.۵ متر)
- پروفیلهای فولادی (قوطی ۱۰۰×۱۰۰، سپری ۶۰، نبشی ۶۰)
- توری پرسی (نمره ۴ با چشمه ۳۶×۳۶ در ۳ ردیف)
- سیمخاردار (۴ ردیف با فاصله ۱۵ سانتیمتر)
- روش اجرای ویژه در مجاورت نیوجرسی (توضیحات کامل در دفترچه)
#2📐 نمایی از نقشههای اجرایی فنسکشی
📊 پلان موقعیت، پروفیل طولی و عرضی + دیتیلهای اتصالات
.jpg)

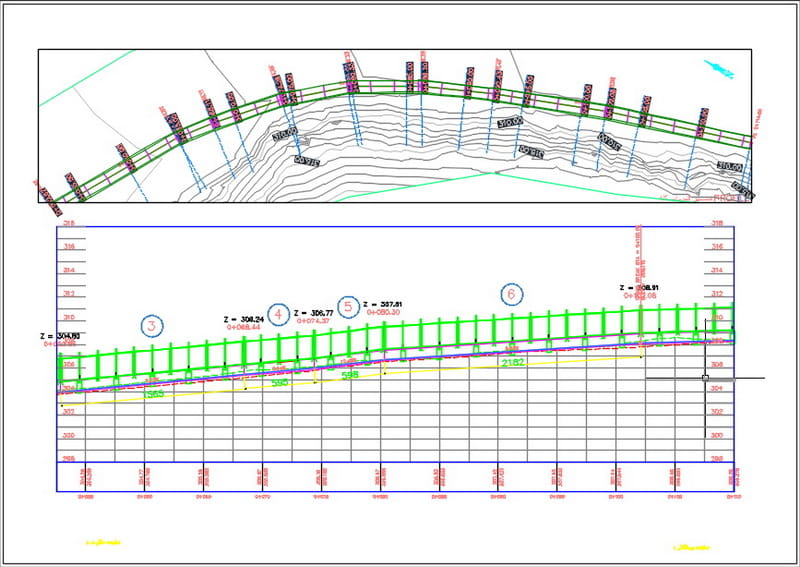

پلان توپوگرافی محدوده | پروفیل طولی مسیر فنس | برش عرضی و جانمایی ستونها
.jpg)

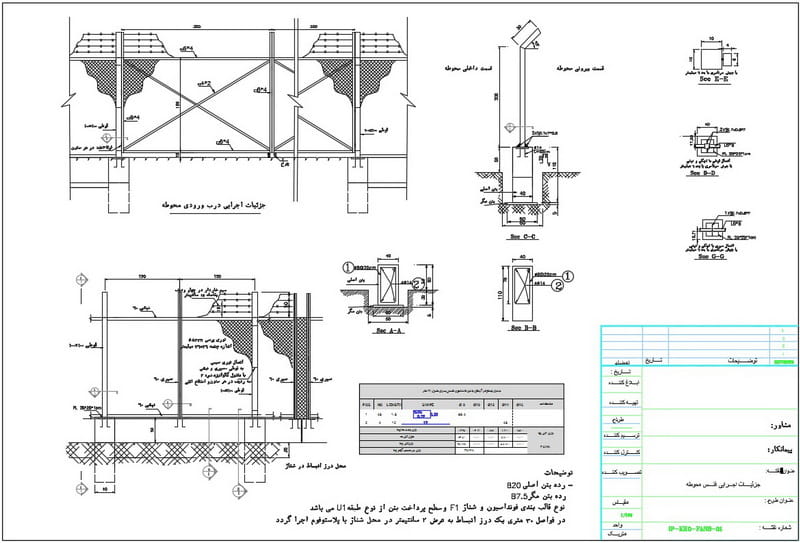

جزئیات درب ورودی | جزئیات درز انبساط | جزئیات شناژ و اتصالات
نکته: این مجموعه شامل فایلهای اتوکد DWG به همراه دفترچه راهنمای روش اجرا (Word) بوده و برای محوطهسازی، پروژههای عمرانی و حصارکشی محدودههای مسکونی، صنعتی و کشاورزی قابل استفاده است.
#3❓ سوالات پرتکرار
فایلهای این پکیج با کدام نسخههای اتوکد سازگار است؟ +
✅ فایلهای اتوکد با فرمت DWG ذخیره شدهاند و با نسخههای ۲۰۱۳ به بالا (تا جدیدترین نسخه) کاملاً سازگار هستند.
همچنین امکان باز کردن این فایلها در نرمافزارهای مشابه مانند AutoCAD LT و DraftSight نیز وجود دارد.
📌 در صورت نیاز به نسخههای پایینتر، میتوانید فایلها را با فرمت DXF نیز ذخیره کنید.
آیا فایلهای ورد قابل ویرایش هستند؟ +
✅ بله، دفترچه روش اجرا به صورت فایل Word (DOCX) ارائه شده که کاملاً قابل ویرایش است.
شما میتوانید متن را بر اساس پروژه خود تغییر دهید، لوگو و مشخصات پروژه را اضافه کنید و به عنوان صورتجلسه اجرایی یا مستندات تحویل به کارفرما استفاده نمایید.
📌 تمامی جداول، اعداد و مشخصات فنی به صورت کاملاً قابل ویرایش در فایل ورد درج شده است.
آیا این نقشهها فقط برای پروژههای صنعتی مناسب است؟ +
✅ خیر، این پکیج برای همه انواع پروژهها طراحی شده است.
این مجموعه برای محوطههای مسکونی (ویلا و باغ)، صنعتی (کارخانه و انبار)، کشاورزی (مزرعه و باغات) و عمرانی قابل استفاده میباشد و با تغییرات جزئی در ابعاد، قابل تطبیق با هر نوع پروژهای است.
📌 جزئیات اجرایی برای زمینهای مسطح، شیبدار و حتی مجاورت نیوجرسی در دفترچه توضیح داده شده است.
اگر بعد از خرید مشکل باز کردن فایلها داشتم، چه کنم؟ +
✅ در صورت بروز هرگونه مشکل، از طریق پشتیبانی فروشگاه (تلفنی یا پیامدهی) با ما در ارتباط باشید.
همچنین یک مشاوره تلفنی ۱۵ دقیقهای رایگان برای رفع مشکلات احتمالی در نظر گرفته شده است. تیم پشتیبانی ما در سریعترین زمان ممکن پاسخگوی شما خواهد بود.
📌 لطفاً شماره سفارش خود را هنگام تماس با پشتیبانی همراه داشته باشید.
سوال دیگری دارید؟
اگر پاسختان را در بالا پیدا نکردید، سوال خود را در بخش "پرسش و پاسخ" مطرح کنید تا در کوتاهترین زمان پاسخ دهیم.
#4📦 آنچه دریافت میکنید:
- فایل اتوکد کامل پلان موقعیت فنسکشی – شامل جانمایی ستونها، مسیر حصار و توپوگرافی محدوده
- پروفیل طولی و عرضی مسیر فنس – همراه با برشهای عرضی و جزئیات اجرایی در زمینهای شیبدار
- دیتیلهای کامل اجرایی – شامل جزئیات درب ورودی، درز انبساط، شناژ، اتصالات و پینواری
- دفترچه روش اجرا (فرمت Word) – گامبهگام از پیکنی تا فنسکشی با ذکر کلیه ابعاد، ردههای بتن و آرماتوربندی
- روش اجرای ویژه در مجاورت نیوجرسی – توضیحات کامل برای پروژههای راهسازی و حاشیه بزرگراهها
📄 مناسب برای مهندسین ناظر، پیمانکاران محوطهسازی و دانشجویان عمران و معماری – کاهش ۷۰ درصدی زمان طراحی
💰 قیمت : ۵۵۶,۰۰۰ تومان
🎁 ۳۰ امتیاز هدیه
🔒 پرداخت امن از طریق درگاه بانکی – تضمین کیفیت و اصالت فایل – همراه با مشاوره تلفنی ۱۵ دقیقهای رایگان (حتی در صورت عدم خرید)
🔄 ضمانت بازگشت وجه
| اگر فایلها مطابق توضیحات نباشد
