در این مقاله، روش گام به گام یافتن سطح بحرانی گسیختگی در شیروانیهای خاکی با استفاده از روش بیشاپ اصلاحشده آموزش داده میشود. مفاهیم کلیدی شامل شبکه مراکز، امتحان شعاعهای مختلف، محاسبه ضریب اطمینان و تعیین دایره با کمترین ضریب اطمینان همراه با مثال عددی ارائه شده است.
📑 آنچه در این صفحه میخوانید
#1🏔️ مکانیسم لغزش شیروانی خاکی
چنانچه سطح زمین افقی نباشد، نیروی جاذبه تمایل دارد خاک را به پایین شیب حرکت دهد. اگر نیروی جاذبه به قدر کافی بزرگ باشد، نیروی رانش بر مقاومت برشی خاک غلبه کرده و شیروانی گسیخته میشود.

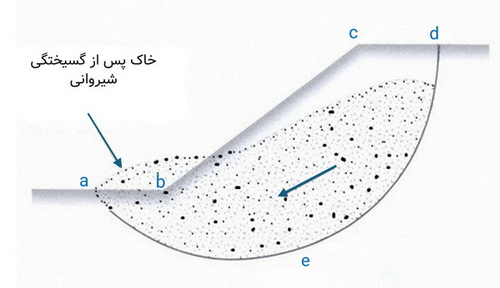

🏔️ شکل 1: نمایش لغزش توده خاک در شیروانی غیر افقی
#2🔄 انواع گسیختگی شیروانی
به طور کلی، گسیختگی شیروانی در یکی از حالتهای زیر رخ میدهد:
1️⃣ گسیختگی کم عمق دامنه (Shallow / Toe Failure):
چنانچه گسیختگی طوری رخ دهد که سطح لغزش شیروانی را در بالای پای آن قطع کند یا درست از پای شیروانی عبور کند، آن را گسیختگی کم عمق دامنه مینامند.
2️⃣ گسیختگی عمیق (Deep-Seated Failure):
چنانچه گسیختگی طوری رخ دهد که سطح لغزش در فاصلهای از پای شیروانی (یعنی از زیر آن) عبور کند، آن را گسیختگی عمیق مینامند.
📌 نکته کلیدی: در همه این حالات، نقطه شروع گسیختگی بالای شیروانی است.
#3📐 تحلیل پایداری شیروانی چیست؟
مهندسان عمران برای کنترل ایمنی شیروانیها، تنش برشی ایجاد شده در امتداد محتملترین سطح گسیختگی را با مقاومت برشی خاک مقایسه میکنند. این روند را تحلیل پایداری شیروانی مینامند. سطح بحرانی، سطحی است که کمترین ضریب ایمنی را دارد.
#4🎯 روش بیشاپ اصلاحشده
روش بیشاپ اصلاحشده یکی از دقیقترین روشهای تعادل حدی برای تحلیل پایداری گسیختگی عمیق (Deep-Seated) شیروانیها است. در این روش، سطح گسیختگی به صورت دایرهای فرض میشود و با در نظر گرفتن تعادل ممانها حول مرکز دایره، ضریب اطمینان محاسبه میگردد.
#5🔍 روش جستجوی سطح بحرانی
برای یافتن بحرانیترین سطح گسیختگی (سطحی با کمترین ضریب اطمینان) در روش بیشاپ اصلاحشده، باید ترکیبهای مختلفی از مرکز و شعاع دایره را بررسی کرد. این فرآیند شامل مراحل زیر است:
- انتخاب مرکزهای مختلف: مرکزهای احتمالی دایره گسیختگی در مکانهای گوناگون (عمدتاً در بالای شیروانی، چون نقطه شروع گسیختگی بالای شیروانی است) در نظر گرفته میشوند.
برای تعیین محدوده جستجو، از روشهای زیر استفاده میشود:
روش تجربی (قاعده سرانگشتی):
مرکز دایره گسیختگی معمولاً در محدودهای به عرض 1.5H و ارتفاع 1.5H بالای تاج شیروانی قرار دارد که H ارتفاع شیروانی است. این محدوده را میتوان به صورت شبکهای از نقاط با گامهای منظم تقسیمبندی کرد.
روش دقیقتر (با استفاده از زوایای کمکی):
برای شیروانیهای همگن با خاک چسبنده، میتوان از زوایای ۲۶ تا ۳۵ درجه از پایه شیروانی به سمت بالا استفاده کرد. خطوطی با این زوایا از پای شیروانی ترسیم میشوند و مرکز بحرانی در تقاطع این خطوط با عمود منصف سطح لغزش قرار میگیرد.
نکات کلیدی:
• هرچه زاویه شیب شیروانی (β) تندتر باشد، مرکز دایره بحرانی به تاج شیروانی نزدیکتر است.
• در شیروانیهای با خاک کاملاً چسبنده (φ=0)، مرکز بحرانی روی دایرهای به مرکز پای شیروانی و شعاع H قرار دارد.
• در شیروانیهای با اصطکاک بالا، مرکز بحرانی به سمت پایین و عقبتر (دور از تاج) حرکت میکند.
• برای جستجوی دقیق، ابتدا یک شبکه درشت (مثلاً گام 0.5H) ایجاد کنید، پس از یافتن ناحیه بحرانی، آن ناحیه را با گام ریزتر (مثلاً 0.1H) دوباره بررسی کنید.
منطقه ممنوعه جستجو:
از جستجوی مرکز در محدوده پایینتر از خط 45 درجه از پای شیروانی خودداری کنید، زیرا در آن ناحیه سطوح گسیختگی واقعی قرار ندارند.
- انتخاب شعاع مناسب: برای هر مرکز، شعاعی انتخاب میشود که دایره گسیختگی از بالای شیروانی شروع شده و به پای شیروانی یا زیر آن ختم شود.
- امتحان شعاعهای مختلف: برای هر مرکز، شعاعهای بزرگتر و کوچکتر نیز امتحان میشوند تا بهترین ترکیب پیدا شود.
- محاسبه ضریب اطمینان: ضریب اطمینان هر ترکیب (مرکز و شعاع) با روش بیشاپ اصلاحشده محاسبه میگردد.
- یافتن کمترین مقدار: کمترین ضریب اطمینان به دست آمده، مربوط به سطح بحرانی است.

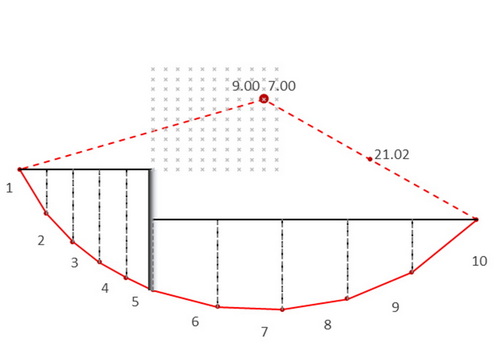

🎯 شکل 2: امتحان مرکزها و شعاعهای مختلف برای یافتن سطح بحرانی
❌ اشتباه رایج:
«فقط یک یا دو دایره را امتحان میکنم و همان را بحرانی فرض میکنم.»
✓ روش صحیح: باید دهها ترکیب مرکز و شعاع را بررسی کرد.
#6🏗️ کاربرد در دیوارهای حائل: کنترل گسیختگی عمیق
روش بیشاپ اصلاحشده، علاوه بر تحلیل پایداری شیروانیهای طبیعی، یکی از روشهای اصلی برای کنترل گسیختگی عمیق (Deep-Seated Failure) در دیوارهای حائل نیز میباشد.
🔍 گسیختگی عمیق در دیوار حائل چیست؟
حالتی که در آن کل مجموعه دیوار و خاک پشت آن به صورت یک بلوک واحد در امتداد سطح لغزشی که از زیر پی دیوار عبور میکند، حرکت میکند.
⚠️ شرایط مستعد
• آب زیرزمینی بالا
• شیب تند پشت دیوار
• سربار سنگین
• خاک ضعیف زیر پی
📊 FS مجاز
استاتیکی: ≥1.5
با زهکشی: ≥1.3
زلزله: ≥1.1
🛠️ راهکار افزایش FS
• بهسازی خاک زیر پی
• افزایش طول مسلحکنندهها
• زهکشی مؤثر
#7📊 مثال عددی
فرض کنید یک شیروانی خاکی همگن با ارتفاع ۱۰ متر، شیب ۱:۲، وزن مخصوص ۱۸ کیلونیوتن بر مترمکعب، چسبندگی ۱۵ کیلوپاسکال، زاویه اصطکاک داخلی ۲۰ درجه و با فرض زهکشی مناسب (بدون حضور آب زیرزمینی) دارید. با امتحان کردن دهها ترکیب مرکز و شعاع به روش بیشاپ اصلاحشده، کمترین ضریب اطمینان (سطح بحرانی) حدود ۱.۱ به دست میآید. از آنجا که این مقدار کمتر از حد مجاز ۱.۵ است، شیروانی نیاز به تثبیت دارد.
#8💡 نکته عملی و نرمافزارهای تخصصی
در پروژههای واقعی، به دلیل تعداد بالای ترکیبهای مرکز و شعاع (گاهی بیش از هزار حالت)، انجام محاسبات به صورت دستی تقریباً غیرممکن است. به همین دلیل مهندسان از نرمافزارهای تخصصی استفاده میکنند.
🖥️ معرفی نرمافزارهای رایج:
• SLOPE/W (مجموعه GeoStudio): محبوبترین نرمافزار، قابلیت تحلیل با روشهای متعدد تعادل حدی و اجزاء محدود
• Slide (شرکت Rocscience): رابط کاربری ساده، خروجیهای گرافیکی عالی، مناسب برای تحلیلهای سریع
• ReSSA (نرمافزار رایگان): گزینه مناسب برای یادگیری و تحلیلهای ساده، توسعهیافته توسط USDA
💡 نکته عملی:
حتی در نرمافزارها نیز باید محدوده جستجو را هوشمندانه انتخاب کنید. قرار دادن کل ناحیه بالای شیروانی با گام بسیار ریز باعث افزایش بیرویه زمان محاسبات میشود. همیشه از جستجوی دو مرحلهای (درشت سپس ریز) استفاده کنید.
برای یادگیری اولیه یا پروژههای کوچک، نرمافزار رایگان ReSSA (که از روش بیشاپ اصلاحشده پشتیبانی میکند) میتواند گزینه مناسبی باشد.
🛠️ اگر FS < مقدار مجاز شد، چه کنیم؟
📌 ضریب اطمینان مجاز (مبحث هفتم & منابع معتبر):
- حالت استاتیکی معمولی: FS ≥ 1.5
- حالت استاتیکی با زهکشی مناسب: FS ≥ 1.3
- حالت لرزهای (زلزله): FS ≥ 1.1
✅ راهکارهای افزایش ضریب اطمینان (به ترتیب اولویت):
برای شیروانی تنها:
① کاهش شیب (ملایمتر یا پلهپله) ② زهکشی ③ بهسازی خاک (میکروپایل، انکر) ④ تغییر هندسه
برای شیروانی + دیوار حائل:
① بهینهسازی دیوار (افزایش عمق پی، بهبود زهکشی) ② بهسازی خاک زیر پی (میکروپایل، ستون سنگی) ③ افزایش طول مسلحکنندهها ④ کاهش شیب پشت دیوار ⑤ روشهای پیشرفته (انکر، دیوار شمعی پیوسته)
⚠️ در پروژههای واقعی معمولاً ترکیبی از روشهای بالا استفاده میشود.
#9✅ جمعبندی
در روش بیشاپ اصلاحشده، سطح بحرانی با امتحان کردن ترکیبهای مختلف مرکز و شعاع پیدا میشود. گسیختگی شیروانی به دو نوع کم عمق دامنه (عبور از بالای پای یا درست از پای شیروانی) و عمیق (عبور از زیر شیروانی) تقسیم میشود. نقطه شروع گسیختگی در همه حالات بالای شیروانی است. این روش در دیوارهای حائل نیز برای کنترل گسیختگی عمیق کاربرد دارد. اگر FS کمتر از مقدار مجاز بود، به ترتیب کاهش شیب، بهینهسازی دیوار، زهکشی، بهسازی خاک و روشهای پیشرفته را اجرا کنید.
