دیوار شمعی پیوسته چیست؟ روشی مطمئن برای پایدارسازی گودبرداری عمیق در خاک ضعیف و مناطق با آب زیرزمینی بالا. در این مقاله با انواع (تانژانتی، سکانتی، CFA)، اجزا، مراحل اجرا و نکات طراحی صفحه سر انکراژ آشنا شوید. به همراه معرفی برنامه اکسل تخصصی ⬇️

📑 آنچه در این صفحه می‌خوانید

در پروژه‌های گودبرداری عمیق شهری، به‌ویژه در مناطقی با خاک ضعیف یا سطح آب زیرزمینی بالا، انتخاب یک روش پایدارسازی مناسب از اهمیت حیاتی برخوردار است. یکی از مطمئن‌ترین و رایج‌ترین روش‌ها، دیوار شمعی پیوسته (Continuous Pile Wall) است.

در این روش، تعدادی شمع بتنی درجا با قطر معمول ۶۰ تا ۱۲۰ سانتی‌متر در کنار یا با هم‌پوشانی جزئی اجرا می‌شوند تا یک دیوار تقریباً پیوسته تشکیل دهند. این دیوارها قادر به تحمل فشار جانبی خاک و کنترل جابه‌جایی در گودهای عمیق هستند.

در این مقاله، به طور کامل با انواع، اجزا، مراحل اجرایی و نکات کلیدی طراحی این دیوارها آشنا خواهید شد.

🔍 #1انواع اصلی دیوار شمعی پیوسته

انتخاب نوع دیوار شمعی تأثیر مستقیمی بر آب‌بندی، هزینه و عملکرد گود دارد.

۱. دیوار شمعی تانژانتی (Contiguous / Tangent)

ویژگی: شمع‌ها دقیقاً مماس بر هم قرار می‌گیرند (فاصله محور تا محور ≈ قطر شمع).
آب‌بندی: ضعیف (مناسب برای مناطق خشک یا با سطح آب پایین).
هزینه: کمتر نسبت به سایر روش‌ها.
کاربرد: گودهای با عمق متوسط، خاک‌های با چسبندگی خوب.

نکته: اغلب با شاتکریت یا تخته‌های فلزی بین شمع‌ها تکمیل می‌شود.

۲. دیوار شمعی سکانتی (Secant)

ویژگی: شمع‌ها با هم‌پوشانی اجرا می‌شوند (فاصله محور تا محور < قطر شمع). ابتدا شمع‌های اولیه (غیرمسلح یا بتن پلاستیک) و سپس شمع‌های ثانویه (مسلح) حفاری و بتن‌ریزی می‌شوند.
آب‌بندی: عالی (مناسب برای سطح آب زیرزمینی بالا).
هزینه: بالاترین هزینه در بین انواع.
کاربرد: گودهای عمیق (بیش از ۱۰–۱۲ متر)، خاک‌های بسیار شل یا روان، پروژه‌های حساس شهری.

۳. دیوار شمعی CFA پیوسته

ویژگی: اجرا با دستگاه CFA بدون نیاز به لوله‌گذاری و با لرزش بسیار کم.
سرعت: بالا.
کاربرد: پروژه‌های شهری با محدودیت فضا، مناطق حساس به لرزش (کنار ساختمان‌های مجاور).
هزینه: متوسط رو به بالا.

نکته مهم: در دیوارهای با فاصله محور تا محور بیشتر از قطر شمع (حالت غیرپیوسته)، بین شمع‌ها فاصله خاکی باقی می‌ماند. این حالت فقط برای گودهای کم‌عمق و خاک‌های پایدار مناسب است و آب‌بندی تقریباً صفر دارد.

نوع دیوار	فاصله محور تا محور	سختی	آب‌بندی	هزینه	کاربرد
مماسی (Tangent)	≈ قطر شمع	متوسط	ضعیف	کمتر	گود متوسط، خاک خشک
سکانتی (Secant)	< قطر شمع	زیاد	عالی	بیشتر	گود عمیق، وجود آب
فاصله بیشتر (غیرپیوسته)	> قطر شمع	کم	بسیار ضعیف	کم	گود کم‌عمق

🧱#2 اجزای اصلی سیستم دیوار شمعی پیوسته

یک سیستم کامل دیوار شمعی پیوسته (به‌ویژه در گودهای عمیق که نیاز به مهاربندی دارند) از اجزای زیر تشکیل می‌شود:

جزء	نقش
شمع‌های بتنی درجا	تحمل فشار جانبی خاک (قطر ۶۰–۱۰۰ سانتی‌متر)
تیر لبه (تیر همبندی)	اتصال شمع‌ها به یکدیگر
بالشتک بتنی (کمرکش)	توزیع یکنواخت بار انکراژ بین چند شمع
انکراژ (میل مهار)	مهار دیوار و کاهش تغییرشکل و لنگر خمشی

توجه: در گودهای عمیق، دیوار شمعی به‌تنهایی (کنسولی) کافی نیست و وجود مهارها برای کاهش تغییرشکل و لنگر خمشی ضروری است.

🏗️ #3خلاصه مراحل اجرایی (گام به گام)

اجرای شمع‌های پیوسته با دستگاه CFA یا Auger تا عمق طراحی (معمولاً ۱.۵ تا ۲ برابر عمق گود + طول مهاری).
اجرای تیر لبه پس از سخت شدن اولیه شمع‌ها (۳–۷ روز).
گودبرداری مرحله‌ای تا تراز نصب ردیف اول انکراژ (معمولاً ۱.۵–۳ متر زیر سطح زمین).
اجرای بالشتک بتنی (موضعی یا سرتاسری) با بتن مقاومت بالا (C30 یا بیشتر) برای توزیع نیروی انکراژ.
حفاری گمانه انکراژ با زاویه ۱۰–۲۰ درجه.
نصب تاندون (استرند یا میلگرد آجدار رزوه‌ای) همراه با اسپیسر.
تزریق دوغاب سیمان (نسبت آب به سیمان ۰.۴ تا ۰.۵) از پایین به بالا.
نصب صفحه سر انکر و پیش‌تنیدگی با جک هیدرولیک (۶۰–۸۰% ظرفیت نهایی).
شاتکریت و تکمیل دیواره برای یکپارچگی و آب‌بندی.

⚙️#4 نکات کلیدی اجرایی و طراحی

عمق گود: برای گودهای بیش از ۱۰–۱۲ متر، سکانتی یا CFA ترجیح داده می‌شود.
سطح آب زیرزمینی: اگر بالا باشد ← حتماً سکانتی یا ترکیب با پرده آب‌بند.
نوع خاک: خاک خیلی شل یا روان ← سکانتی؛ خاک با چسبندگی خوب ← تانژانتی کافی است.
مهاربندی : دیوار شمعی به‌تنهایی (کنسولی) فقط برای عمق کم مناسب است.
بالشتک بتنی: باید کاملاً صاف و تراز باشد. حداقل پوشش بتن ۷ سانتی‌متر.
آزمایش Pull-out : روی ۲–۵% انکراژها الزامی است.
فاصله انکرها: فاصله افقی: ۱.۵ تا ۲.۵ متر؛ فاصله قائم: بسته به طراحی.

📐#5 اصول طراحی صفحه سر انکراژ (Bearing Plate)

صفحه سر انکراژ نیرو را از تاندون به بالشتک بتنی منتقل می‌کند. طراحی آن بر دو پایه اصلی است:

کنترل تنش فشاری موضعی زیر صفحه (نباید از مقاومت بتن بالشتک بیشتر شود).
کنترل خمش صفحه تا ضخامت کافی برای جلوگیری از خیز مازاد داشته باشد.

جدول تقریبی ابعاد و ضخامت صفحه سر انکراژ (بر اساس تجربه پروژه‌های شهری ایران)

ظرفیت انکراژ (kN)	ابعاد صفحه (cm)	ضخامت (mm)	نوع فولاد	توضیح
تا ۳۰۰	۲۰×۲۰ تا ۲۵×۲۵	۱۵–۲۰	St37 یا St52	تک‌میلگرد یا ۳–۴ استرند
۳۰۰–۶۰۰	۲۵×۲۵ تا ۳۵×۳۵	۲۰–۳۰	St52	رایج‌ترین در گودهای متوسط
۶۰۰–۱۰۰۰	۳۵×۳۵ تا ۴۵×۴۵	۳۰–۵۰	St52	مولتی‌استرند سنگین
بیش از ۱۰۰۰	۴۵×۴۵ تا ۶۰×۶۰	۵۰–۷۰	St52 یا بالاتر	پروژه‌های خاص

نکات اجرایی صفحه: گوشه‌ها گرد شود (R=۲۰–۵۰ mm)، سوراخ مرکزی کمی بزرگتر از قطر هد انکر باشد، صفحه کاملاً عمود بر محور انکراژ نصب گردد، و بتن بالشتک حداقل ۷–۱۰ روز عمل‌آوری شده باشد.

✅ جمع‌بندی

دیوار شمعی پیوسته یک روش قدرتمند و رایج برای پایدارسازی گودبرداری‌های عمیق شهری، به‌ویژه در خاک‌های ضعیف و مناطق با سطح آب زیرزمینی بالا است. انتخاب صحیح نوع دیوار (تانژانتی، سکانتی یا CFA)، تعیین فاصله محور تا محور شمع‌ها، و طراحی اصولی بالشتک بتنی و صفحه سر انکراژ، سه رکن اصلی یک طراحی موفق و ایمن هستند.

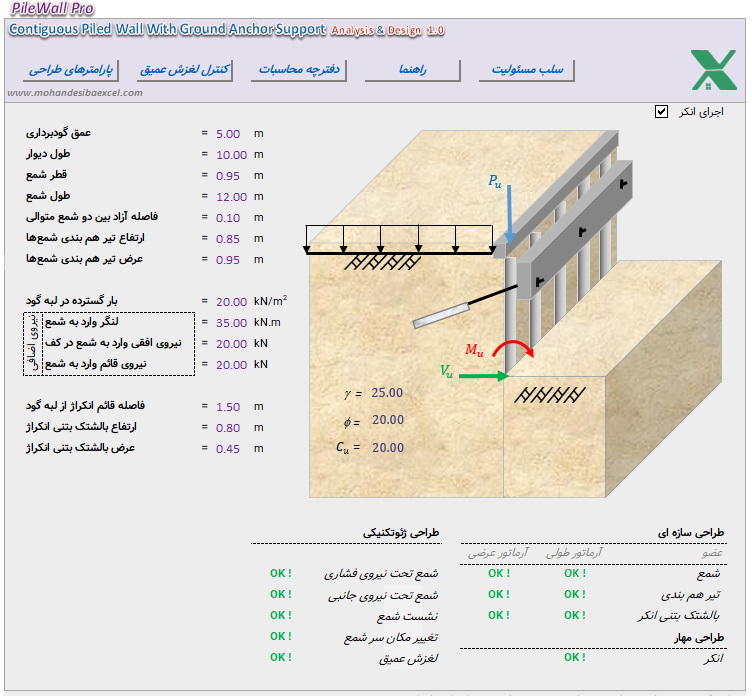

🧮 #6معرفی ابزار کمکی: برنامه اکسل طراحی دیوار شمعی پیوسته با یک ردیف مهار

برای تسهیل و سرعت بخشیدن به محاسبات طراحی، یک فایل اکسل تخصصی تهیه شده است. این برنامه به طور خاص برای دیوار شمعی پیوسته همراه با یک ردیف انکراژ طراحی شده و موارد زیر را پوشش می‌دهد:
